產品詳情
一、用途:

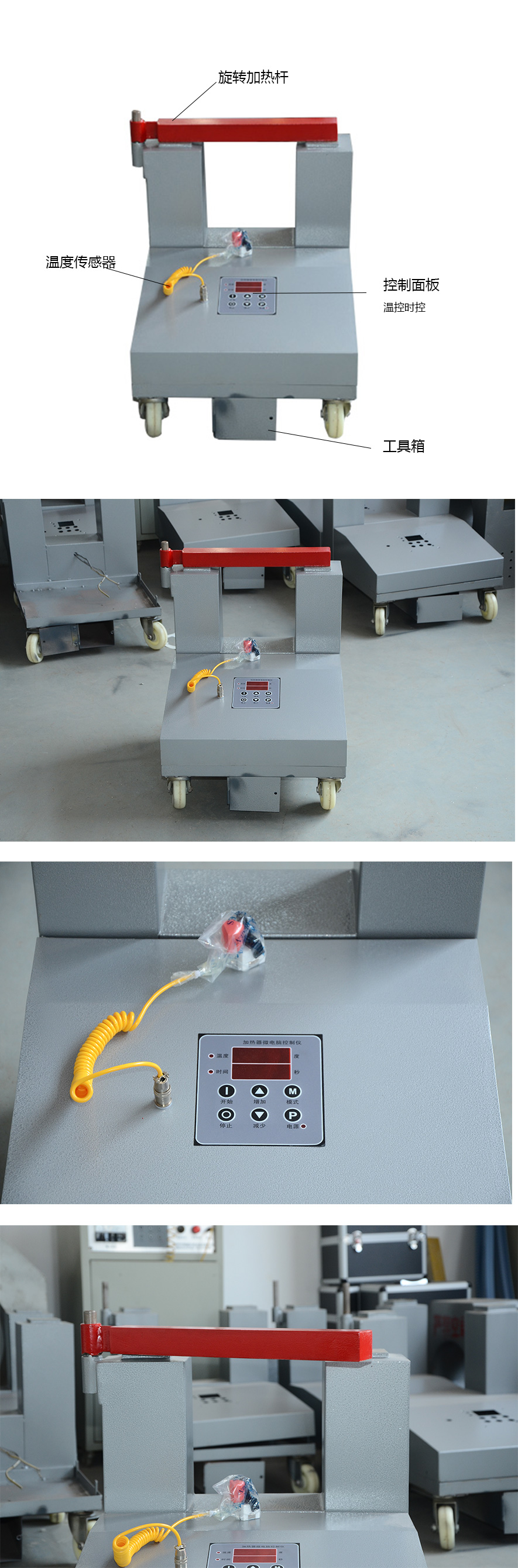

ZJ20系列軸承加熱器,主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱,使之膨脹,以滿足過盈裝配或拆卸的需要。
二、產品型號及其意義:
ZJ20X系列軸承加熱器 主要技術參數 主要技術參數見表1 軛鐵規格見表2。
表1
型 號 技術參數 | ZJ20X-1 | -2 | -3 | -4 | -5 |
額定功率( KVA ) | 3.3 | 5.5 | 7.5 | 11 | 13 |
額定電壓( V ) | 220 | 380 | 380 | 380 | 380 |
額定電流( A ) | 12 | 14.5 | 19.7 | 28.9 | 34.2 |
加熱工件 | 內徑(㎜) | 30-100 | 85-200 | 120-250 | 150-360 | 180-400 |
最大外徑(㎜) | 280 | 360 | 400 | 450 | 500 |
寬度㎜ | 110 | 150 | 180 | 200 | 220 |
重量(㎏) | 55 | 105 | 120 | 135 | 150 |
表2
型 號 | 軛鐵規格 | 尺寸 | 數量 | 適用范圍內徑(㎜) |
ZJ20X-1 | 14 | 20 × 20 | 1 | 30-50 |
15 | 30 × 30 | 1 | 50-80 |
18 | 40 × 40 | 1 | 80-100 |
ZJ20X-2 | 19 | 45 × 45 | 1 | 85-130 |
22 | 60 × 60 | 1 | 130-200 |
ZJ20X-3 | 23 | 70 × 70 | 1 | 120-250 |
ZJ20X-4 | 24 | 80 × 80 | 1 | 150-360 |
ZJ20X-5 | 25 | 80 × 80 | 1 | 180-400 |
優點
有很多軸承是在安裝過程中損壞的,加熱方法不當是重要原因之一。如采用燒焊工具加熱,會造成軸承變形;采用爐火加熱,軸承兩面受熱不勻;采用油浴加熱,會因油質不潔而使軸承污染,噪聲增大;采用烤箱加熱,太費時間。至于敲打安裝,軸承更易受損。
現在最新的技術是使用ZJ20感應加熱器,其優點是:
省錢 節電90%,節油100%,節約廠房占地面積70%;
省時 工作效率提高4倍以上,操作人員減少80%;
可靠 加熱均勻,絕對清潔,有利于提高裝配質量;
安全 絕無火警危險;
環保 無油汽油污染空氣,有利于環境改善和工作人員的身體健康。
安裝調試
1、將軛鐵放置到主機鐵芯的端面上。
2、檢查插頭與插座的接線是否一致,接地應良好,然后將插頭插入有控制開關的電源插座上。
3、將功能選擇開關撥到手控位置,合上電源,這時紅色指示燈亮。
4、按起動按鈕,主機通電,這時綠色指示燈亮紅燈熄;按停止按鈕,紅燈亮綠燈熄。至此,調試結束,可投入使用。
