產品詳情
烤漆表面耐腐蝕等惡劣環境
所有型號均配 3/8NPT 接頭和護帽
千斤頂活塞鍍硬鉻,防止刮傷和腐蝕

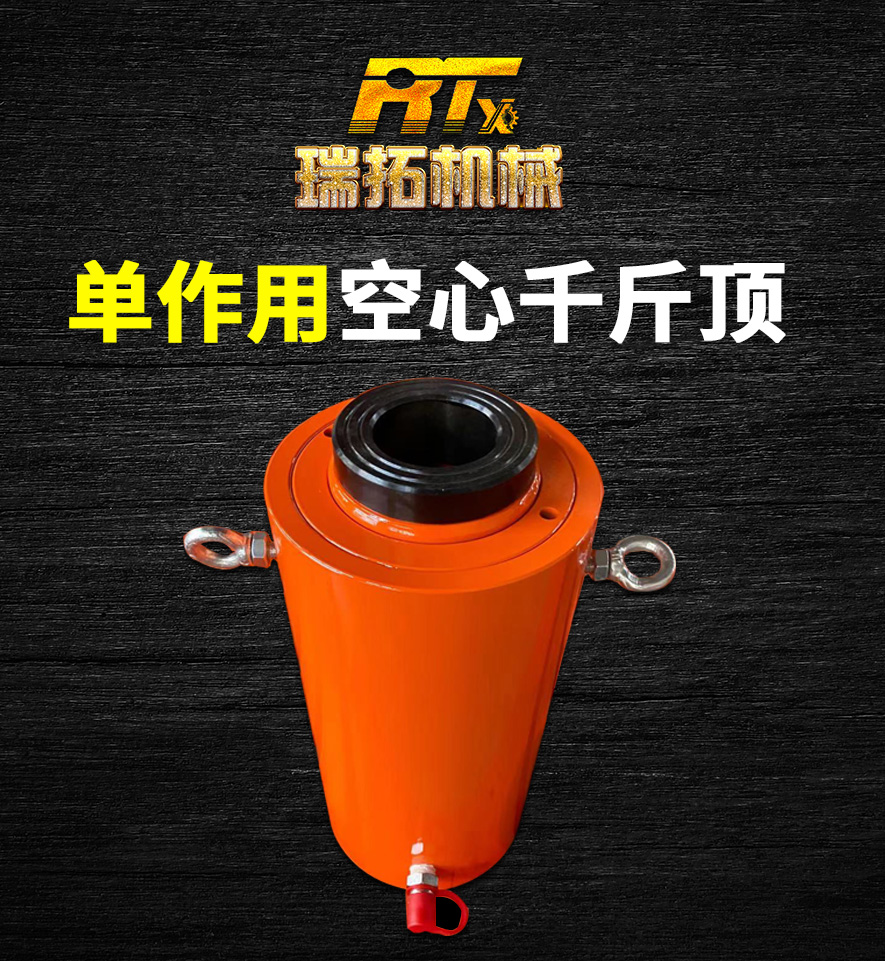

RCH系列空心千斤頂又稱為穿心千斤頂。:本頂不但具有普通千斤頂?shù)囊磺泄δ埽揖哂欣旃δ?,并供鋼纜、電纜、軸類通過使用。
一、空心千斤頂/穿心千斤頂參數說明 :表中參數可能因?yàn)楦牧级兏?,恕不另行通?。可以根據客戶要求定做
如要求空心頂行程較長,請選用 RRH雙作用空心千斤頂;可選配液壓泵站為 : SYB-1單向手動泵, SYB-2單向手動泵;DZB系列電動泵站
型號 | 承載能力T | 本體高度A mm | 行程B-Amm | 伸展高度B mm | 外徑mm | 中心孔徑mm | 重量KG |
RCH-120 | 12 | 56 | 8 | 63 | 70 | 19.6 | 1.5 |
RCH-121 | 121 | 41 | 162 | 70 | 19.6 | 2.8 |
RCH-1211 | 121 | 41 | 162 | 70 | 19.6 | 2.8 |
RCH-123 | 184 | 76 | 260 | 70 | 19 | 4.4 |
RCH-202 | 20 | 162 | 51 | 213 | 99 | 26.9 | 7.7 |
RCH-206 | 306 | 155 | 461 | 99 | 26.9 | 14.1 |
RCH-302 | 30 | 179 | 63 | 242 | 114 | 33.3 | 10.9 |
RCH-306 | 330 | 156 | 486 | 114 | 33.3 | 21.8 |
RCH-603 | 60 | 248 | 76 | 324 | 159 | 53.8 | 28.1 |
RCH-606 | 324 | 152 | 476 | 159 | 53.8 | 35.4 |
RCH-1003 | 100 | 254 | 76 | 330 | 219 | 79 | 59.9 |
二、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂?shù)闹c(diǎn),底面要墊平,同時要考慮到地面軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升后,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂?shù)呢?fù)荷應均衡,注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況,防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完后,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
